Brancher une prise remorque à 7 plots sans outil spécialisé, c’est tout à fait faisable. Il suffit de comprendre la logique du câblage, de respecter l’ordre des étapes et d’identifier les bons fils. J’ai rassemblé ici tout ce qu’il faut savoir pour réaliser ce branchement proprement, en toute sécurité, que vous partiez en week-end avec une caravane ou que vous transportiez du matériel lourd.
Sommaire
Codes de couleur des fils : la clé d’un branchement réussi
Avant de toucher au moindre fil, il faut comprendre pourquoi la prise à 7 broches existe. Le câblage de remorque est une obligation légale : quand vous actionnez le clignotant gauche de votre véhicule, celui de la remorque doit s’allumer. C’est une exigence de sécurité routière élémentaire, pas une option.
Il existe plusieurs normes de câblage. La prise à 4 broches couvre les remorques ouvertes et les unités de libre-entreposage standard. Celle à 5 broches, moins répandue, s’utilise surtout pour les remorques de bateau (avec un fil bleu dédié aux feux de recul). La version à 6 broches vise les travaux de remorquage lourds et les remorques à col de cygne, avec un fil noir pour l’alimentation auxiliaire. La prise à 7 broches, elle, s’impose pour les véhicules récréatifs et les articles lourds.
Pour la prise à 4 broches, le code couleur est simple : vert pour les virages à droite et les freins, jaune pour les virages à gauche et les freins, marron pour les feux arrière, blanc pour la masse. Sur la version à 7 broches, le schéma s’enrichit. Voici un récapitulatif des fonctions courantes :
| Couleur du fil | Fonction |
|---|---|
| Blanc | Masse (terre) |
| Jaune | Clignotant gauche / frein |
| Vert | Clignotant droit / frein |
| Marron | Feux de position arrière |
| Bleu | Commande de freins électriques |
| Noir | Alimentation auxiliaire (12V) |
| Rouge | Charge batterie / alimentation |
Attention : les couleurs peuvent varier selon les kits et les fabricants. Vérifiez toujours le schéma fourni avec votre prise avant de commencer. Croiser deux fils, c’est risquer un dysfonctionnement complet des feux en route.
Comment connecter une prise à 7 broches étape par étape
Ce guide s’appuie sur les recommandations publiées le 27 septembre 2024 par Thomas, auteur d’un guide pratique sur le branchement d’éclairage de remorque. L’idée centrale : on peut réaliser ce branchement avec un minimum de matériel, sans équipement professionnel.
Voici les étapes à suivre dans l’ordre :
- Rassemblez le matériel : une prise à 7 broches, le câble premier, une pince à dénuder, un tournevis et un coupe-câble. Ces outils restent simples et accessibles.
- Dénudez le câble principal sur environ 7 à 10 cm pour dégager les fils individuels sans les endommager.
- Ouvrez la prise en dévissant le boîtier extérieur, puis dévissez les petites vis intérieures pour accéder aux bornes de connexion.
- Préparez les fils : dénudez chaque extrémité sur 5 à 6 mm exactement. Trop court, le contact sera mauvais ; trop long, vous risquez un court-circuit.
- Enfilez le boîtier et l’anneau en caoutchouc sur le câble avant toute connexion. C’est l’erreur classique : oublier cette étape oblige à tout démonter.
- Connectez chaque fil à la bonne borne selon le code couleur de votre schéma. Serrez chaque vis fermement.
- Tirez doucement sur chaque fil pour vérifier que la fixation tient. Un fil qui se dégage à la main, c’est un problème assuré en route.
- Refermez la prise : remettez l’intérieur dans le boîtier, fixez l’anneau en caoutchouc, serrez toutes les vis y compris la rainure d’étanchéité pour empêcher l’eau de pénétrer.
- Testez toutes les fonctions : éclairage, clignotants gauche et droit, feux de stop. Ne partez jamais sans cette vérification.
Ce processus demande de la méthode, pas de la force. Chaque geste compte, surtout le serrage final qui protège les connexions de l’humidité.

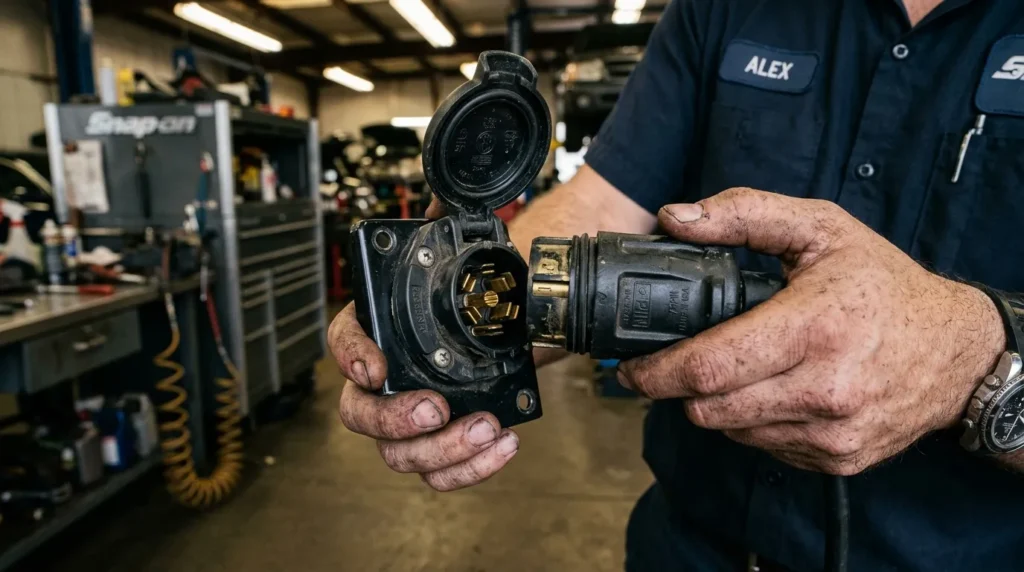

Prise 13 pôles et remorque 7 pôles : comment adapter les deux
Votre voiture dispose d’une prise à 13 broches mais votre remorque n’en a que 7 ? Pas de panique. Un adaptateur 13 vers 7 broches résout le problème en quelques secondes. Il se clippe simplement entre les deux connecteurs.
Nuance significative : avec cet adaptateur, seules les 7 fonctions de base fonctionneront. Les fonctions supplémentaires de la connexion à 13 broches (comme la recharge de batterie embarquée ou les feux de stationnement avancés) restent inactives. Pour un usage courant avec une remorque classique, c’est largement suffisant.
Si vous préférez éviter le câblage manuel, les kits plug-and-play représentent une alternative efficace. Ces ensembles à connexion rapide avec faisceaux précâblés permettent un branchement sans soudure ni dénudage. Les kits de câblage universels s’adaptent à la plupart des véhicules et incluent tout le nécessaire.
Confier l’installation ou se lancer seul : ce qu’il faut savoir avant de choisir
Brancher une prise remorque 7 plots soi-même, c’est réalisable. Mais certaines situations méritent qu’on s’interroge avant de se lancer. Un câblage mal réalisé, c’est un risque réel sur la route, pour soi et pour les autres.
Si le câblage électrique vous est totalement inconnu, ou si votre véhicule présente une installation complexe, faire appel à un professionnel reste la décision la plus pragmatique. U-Haul, premier installateur d’attaches de remorque en Amérique du Nord avec plus de 1 500 établissements d’installation, propose ce type de service. C’est une référence sérieuse pour calibrer ce que représente une installation aux normes.
Pour ceux qui se lancent seuls, la règle d’or reste la vérification : testez chaque fonction lumineuse avant de prendre la route, vérifiez l’étanchéité des connexions, et consultez systématiquement le schéma fourni avec votre kit. Un branchement bien fait dure des années. Un branchement approximatif, lui, lâche toujours au pire moment.
